BENDER 班德 大型气相液氮罐YDD-850-465P
芯一代YDD安卓控制系统 系列气相液氮罐安装了一体化安装控制屏幕系统，远程监控系统，安全，高效。罐体结构进一步升级：流线型液氮管道和标配的真空夹套式传输软管供应液氮，减少供液时的液氮挥发，使其成为最高效的气相样本存储罐。封闭式的安装方式，和后部全开式补液模式，将所有电子器件和管道完全覆盖在内部，从整体上提高液氮罐的安全性和可靠性，更方便后续的维护和检修。
BENDER/班德 安卓监控屏“芯”系列气相液氮罐与BENDER/班德其它系列液氮罐一样，同等罐体，可提供最大的存储密度、最长的保存时间以及最高的样本安全性。
参数介绍：
型号 | YDD-850-465P |
罐体参数 | |
托盘底部液氮量(L) | 165 |
罐体有效容积(L) | 890 |
罐体口径（mm） | 465 |
内部有效高度（mm） | 765 |
罐体外径（mm） | 1190 |
罐体总高（mm） | 1600 |
罐体空重（kg） | 400 |
罐体操作高度 | 997 |
满载总重量（kg） | 1112 |
静态液氮保存天数（液相）更改后 | 130 |
静态液氮保存天数（气相）更改后 | 25 |
门宽要求≥mm | 1240 |
方形冻存盒内旋式冻存管最大存储数量 | |
1.2、1.8、2ml内旋式冻存管数量 | 42900 |
5×5方提桶数量 | 4 |
10×10方提桶数量 | 32 |
方提桶层数 | 13 |
血袋最大存储数量 | |
25ml （791 OS/U）（盒子尺寸98*90*15mm） | 3332(7层*476) |
50ml （4R9951）（盒子尺寸155*90*15mm） | 2100（7层*300） |
250ml （4R9953）（盒子尺寸200*140*15mm） | 832（4层*228） |
500ml （4R9955）（盒子尺寸275*145*15mm） | 624（4层*156） |
技术参数及配置：
1 兼容液相和气相两种储存方式，储存样品安全高效
2 容量≥850L，可容纳 2ml 冻存管数≥ 42900支
3 底部大容量液氮托盘设计，用于承载更多液氮，保持整体气相温度。托盘采用高导热率铝合金材质，气相储存时整个储存区域温差≤10℃，冻存架顶部≤-180℃。
4 内部设计可旋转的储存扇区，旋转扇区使用顺滑耐超低温承载旋转系统，使用时顺滑旋转，方便查找样品。
5 扇区内配有液氮尺测量孔， 便于插入液氮尺测量底部托盘实际液氮液位。
6 液氮罐体保温技术采用绝热纸缠绕和双层真空绝热设计，整个罐体包含顶部的真空绝热层覆盖面积≥90%。
7 液位传感器和液氮输送口都位于双层真空夹层内，不影响内部样品储存和操作，增加内部样品储存空间， 同时防止冻存架取放过程中对传感器造成损害
8 标配的微处理控制器， ≥7寸安卓操控屏持续显示箱体内真实液位，高／低位液位报警值。
9 内部直径≥910mm。
10 控制系统标配远程监控功能，报警即向指定的手机打电话或者发送短信，电脑端导出历史数据，配置无线液位及监控系统。
11 重型脚轮。
12 标配热气旁路功能，将罐体内升温的氮气输出到环境中，直到系统达到设定温度。
13 标配真空进液软管。液氮输入减少蒸发量。
14 罐体顶部具备第三方温度检测系统接入端口，方便进行第三方检测。
15 液氮罐顶部结构优化，覆盖全部控制部件及阀组部件，设计成平台结构， 便于临时放置冻存架冻存盒等样品。
16 平台结构内设计有电池仓，如需配置蓄电电池，则直接安装即可。
17 自动控制阀组进液电磁阀为双阀组，并配套有放空阀，配置有手动补液阀组便于紧急状态下进行自动/手动的切换补液。
18 液氮罐体主机控制系统数据可以储存于远程平台上， 储存时间可达10年
19 控制系统可外接第三方监控,配置485接口,输出传感器信号.供第三方平台监控使用。
20 控制系统内部可存储监控数据,并可远程上传至云平台,也可通过U盘一键导出,导出格式为SCV文件,或PDF文件不可修改格式.
21 温度探头标配3个,顶部温度探头监控气相层温度,底部温度探头监控液相区温度,热排放处配置一个温度探头,监控并反馈热排放温度。双线PT-100温度监测探头（精确度±1℃）
22 多级安全系统，可设置四个安全级别
23 具有一键除雾功能， 方便开盖时查找样品
24 静态液氮消耗量：6.8升/天
25 单层整体折叠台阶设计，降低取样站立位置到罐口的高度，方便取样，且上下安全。
26 液氮罐内液位探头采用射频电容检测电路原理的电容式液位传感器。

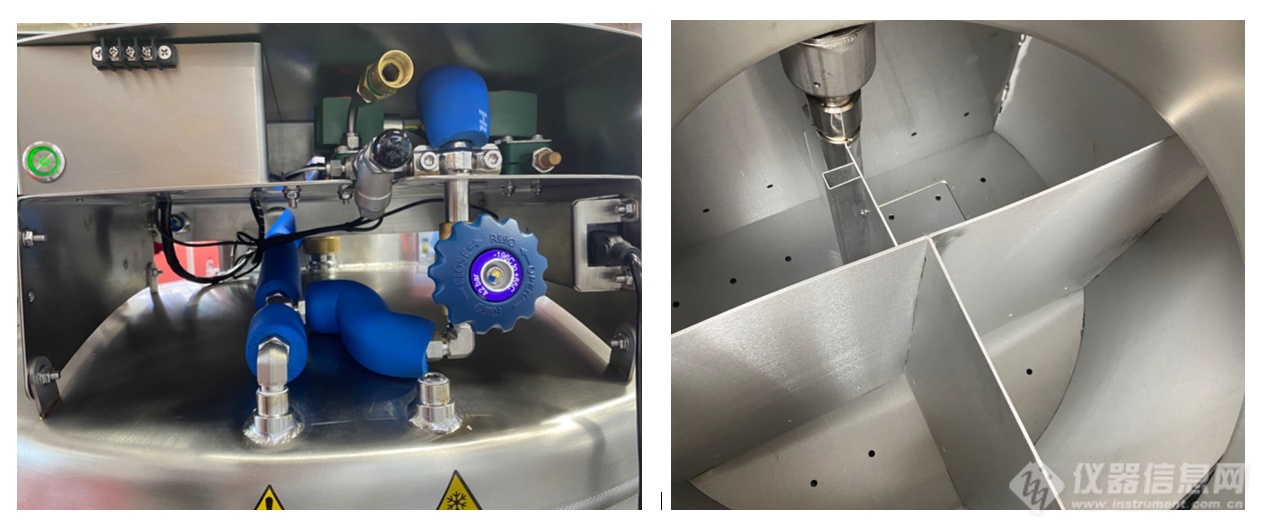

控制阀组整体结构 及罐体内部结构图

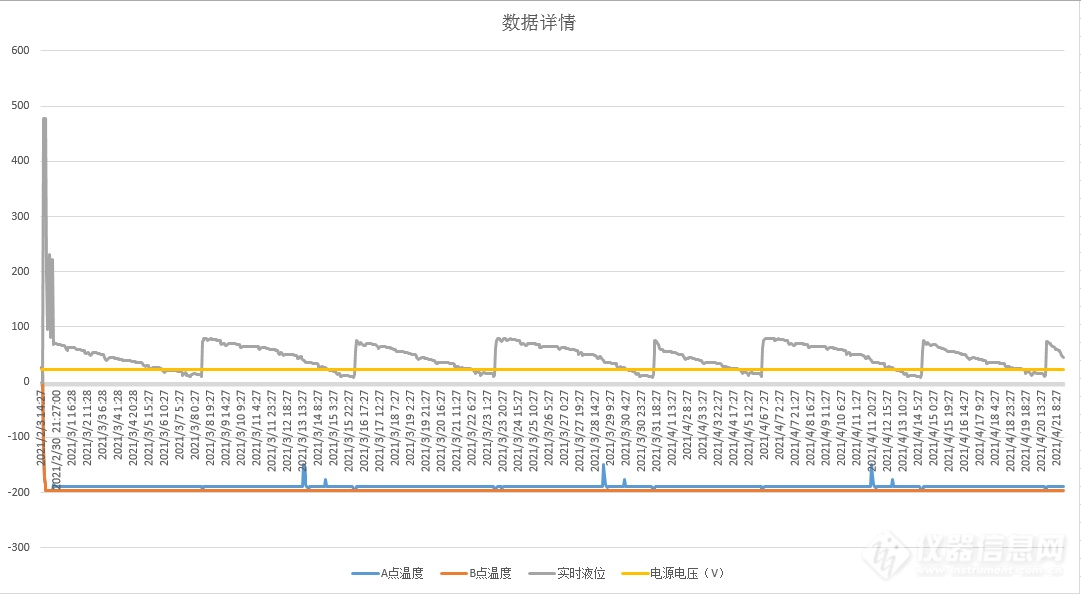

• 监控及自动补液效果

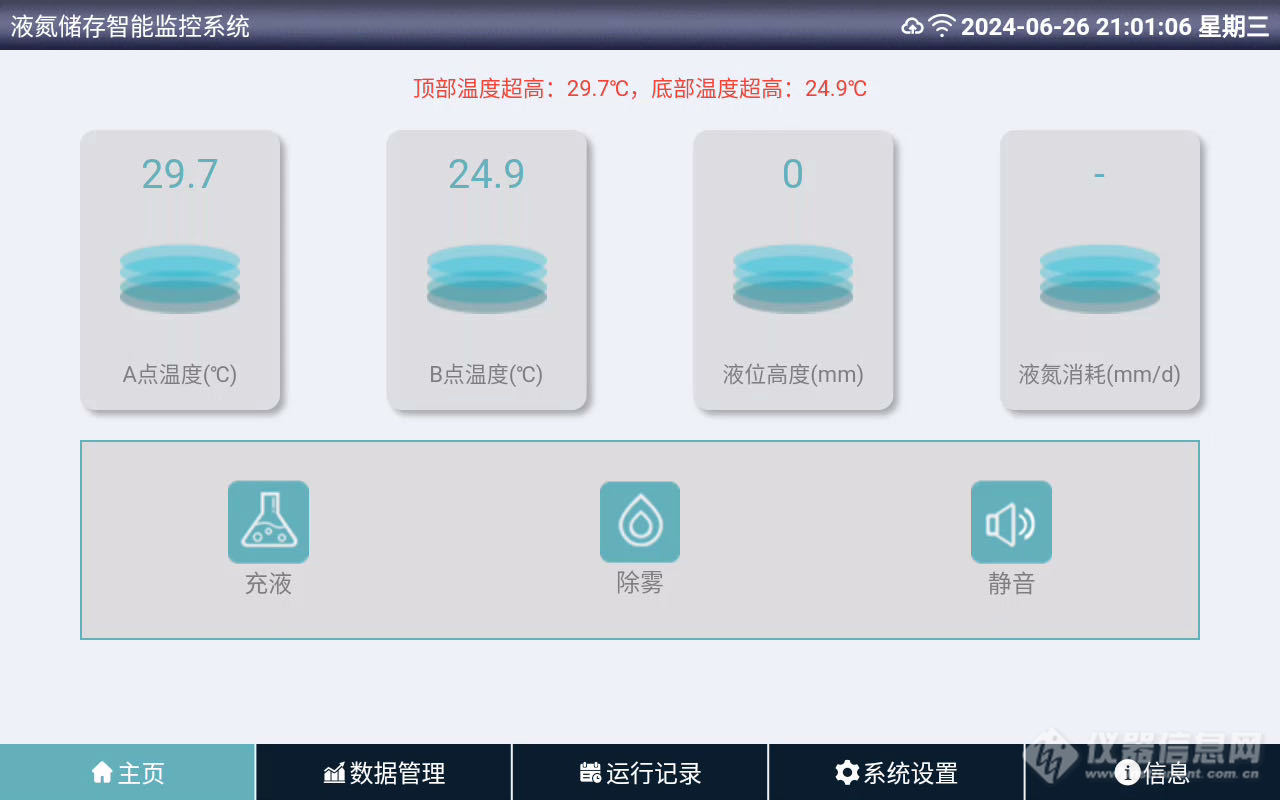

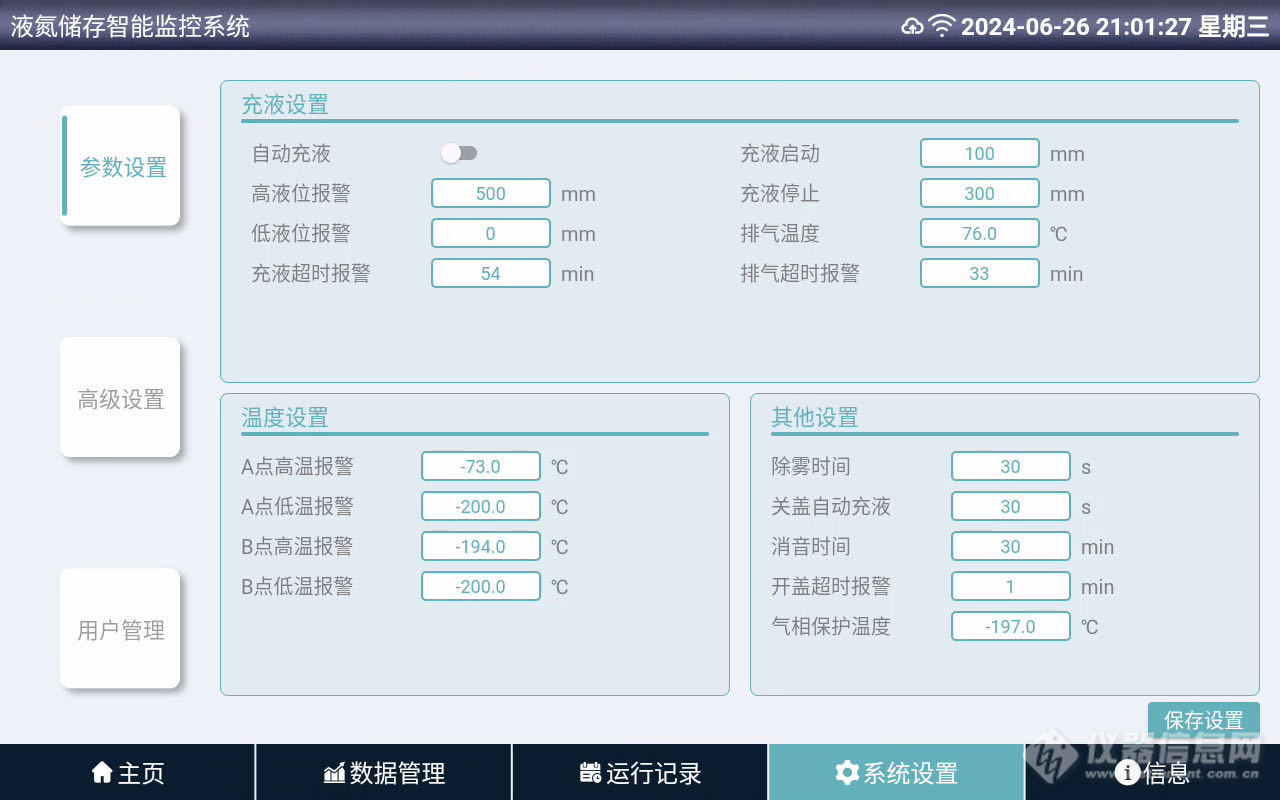

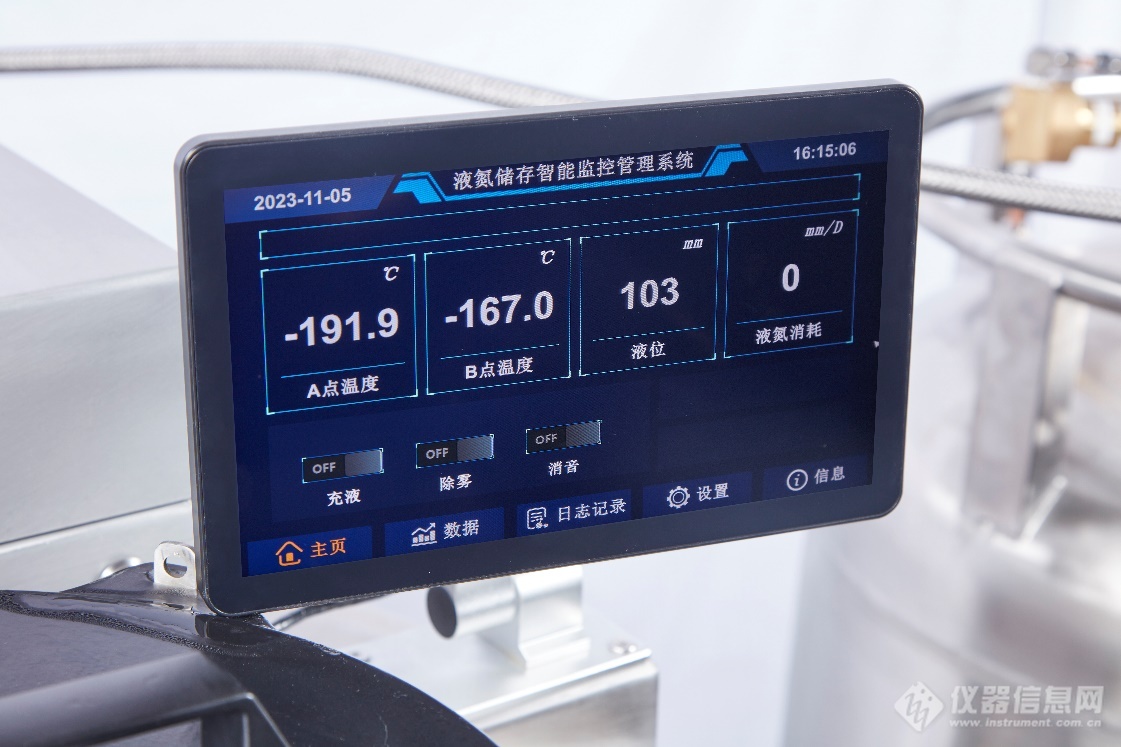

• 安卓屏监控系统

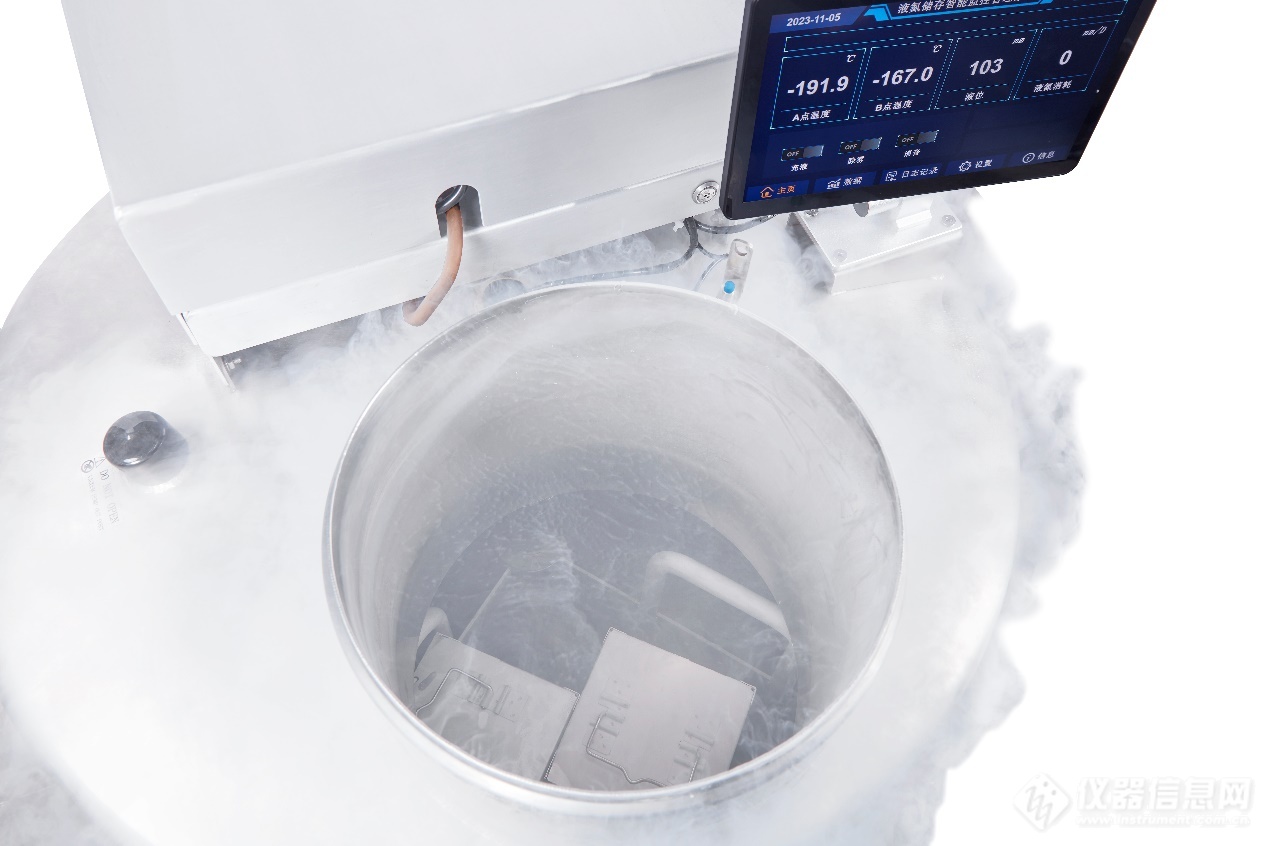

• 一键除雾 使用效果

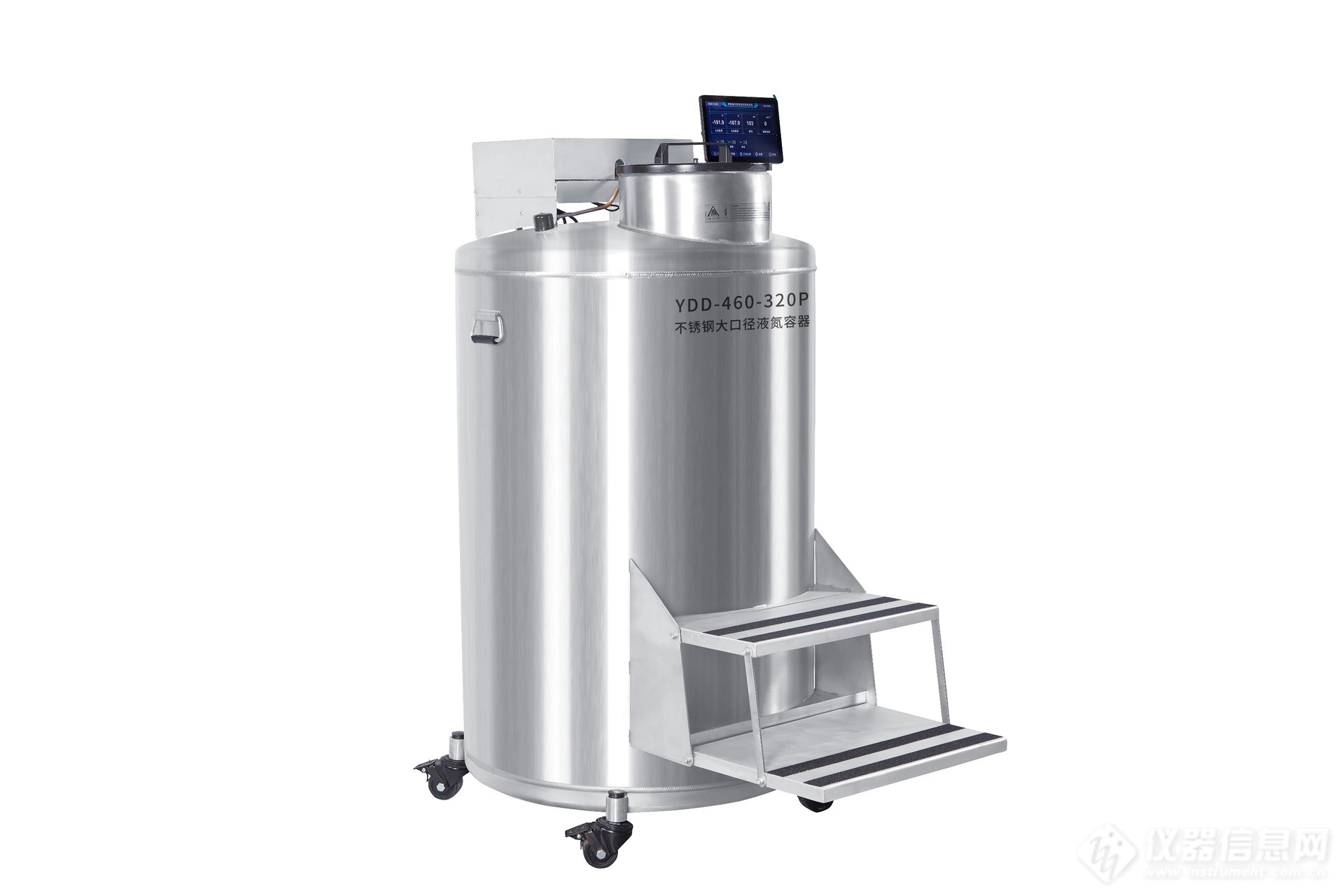

YDD-800型 双层折叠踏板

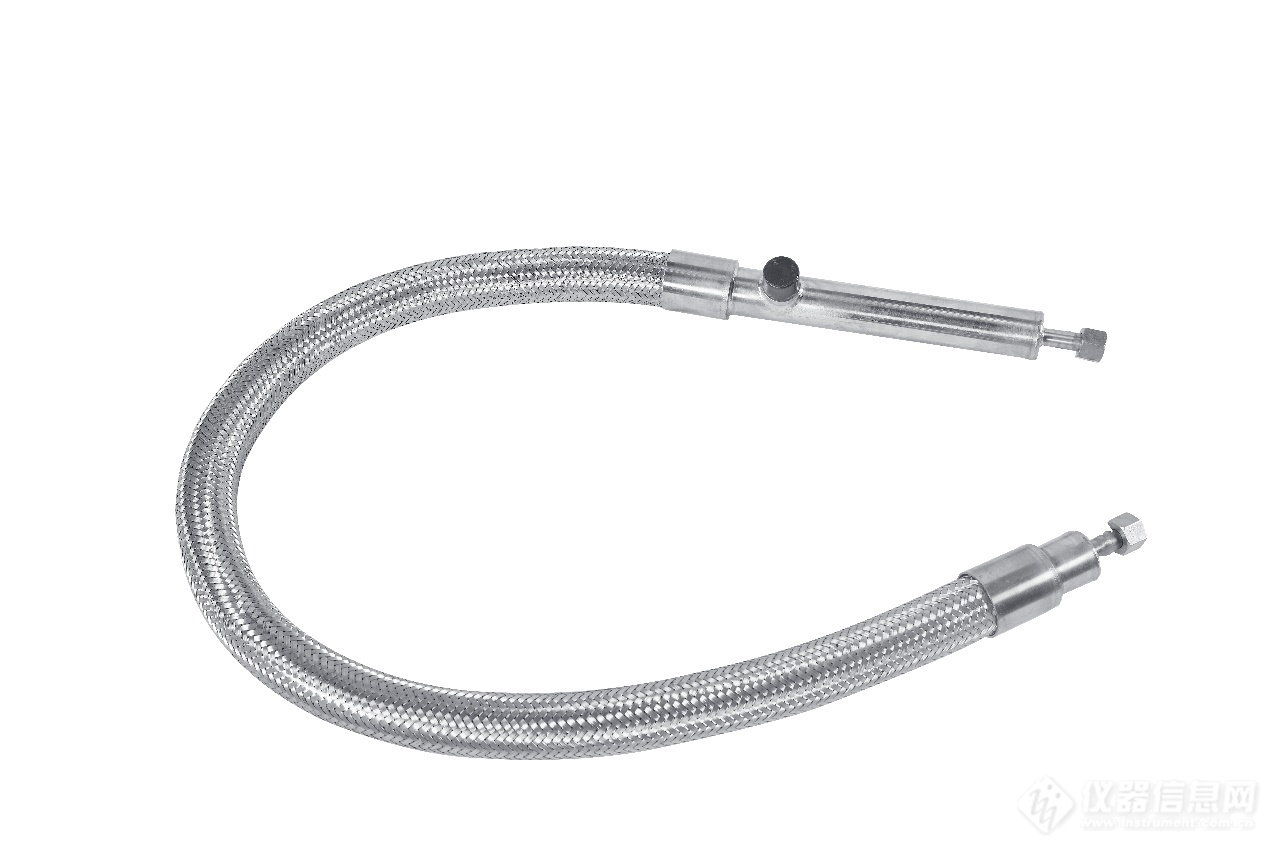

• 真空补液管路 （采用双层真空波纹管路带外部金属编织）
超低液氮损耗

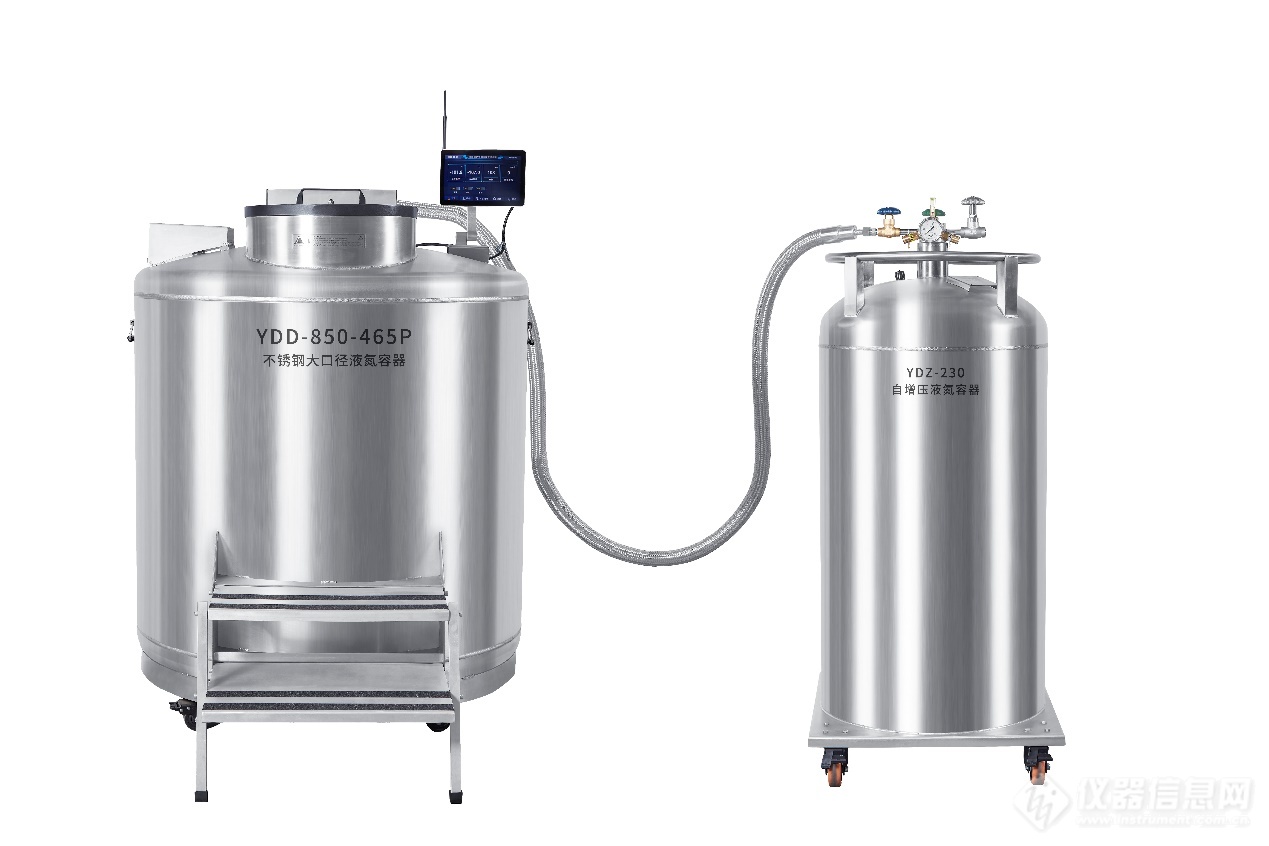

补液罐补液 效果图
